歡迎訪問深圳市宏圖硅膠科技有限公司網(wǎng)站
| 硬度：15-40 | 硫化劑添加：1:1or10:1 |
| 外觀：半透明 | 密度：1.05-1.14g/cm3 |
| 線收縮率：0.1% | 常規(guī)包裝：25/200kg |
加成型耐高溫模具硅膠簡介
加成型耐高溫模具硅膠是我司推出的一款添加特殊耐燒劑的模具膠，適合各種耐高溫要求產品，采用鉑金催化劑進行固化，經(jīng)過FDA食品級認證。采用國內外優(yōu)質原料生產，膠質細膩無雜質！
加成型耐高溫模具硅膠用途
加成型耐高溫模具硅膠可用于制作各種精密零部件，各種耐高溫電子器材的灌封及各種耐高溫產品的覆膜和模具制作。還可以用于人體蠟像、仿真機器人、仿真人蠟像、成人用品、食品模具、蛋糕模具、糖果模具、仿真菜、游艇膠衣、快艇膠衣等產品的制作及模具制作。
加成型耐高溫模具硅膠特點
1.添加特殊耐燒劑，硅膠超耐高溫；
2.食品級、無毒無味、安全環(huán)保；
3.流動性好、膠質細膩、無雜質、無氣泡；
4.易脫模、翻模次數(shù)多，硅膠模具使用壽命長久。

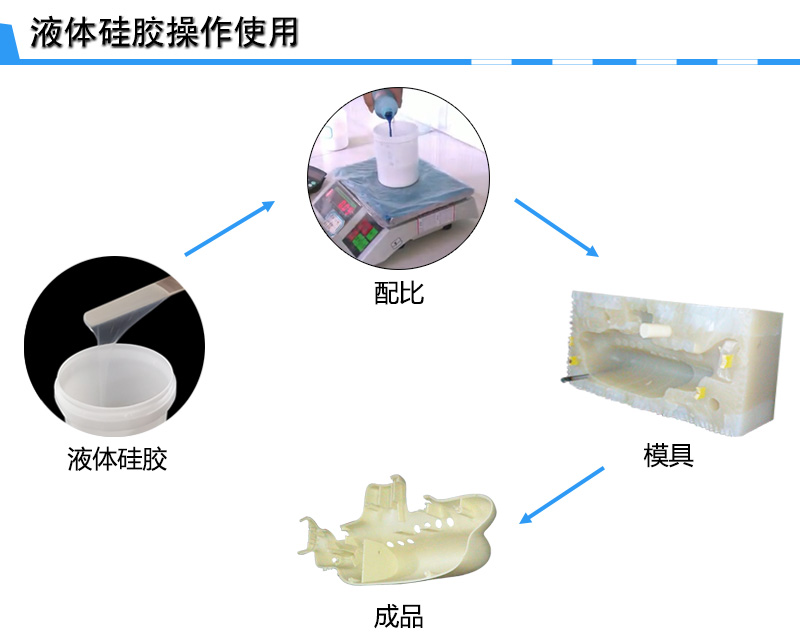

液體加成型耐高溫模具硅膠操作
1.將AB組分按1:1配比進行混合攪拌均勻（一定要充分攪拌均勻，避免硅膠出現(xiàn)不固化現(xiàn)象）；
2.把攪拌好的硅膠放入抽真空機進行抽真空排氣泡處理（沒有抽真空機的可以延長固化時間，是其自然排除氣泡，但這種排泡效果不是很理想）；
3.將排完氣泡的加成型液體硅橡膠緩慢的倒入要做的產品模種內，讓膠液緩慢的流入到模種的各個角落，必要時可進行二次灌注；
4.硅膠灌注好后保持模種靜止狀態(tài)，等其完全固化后即可進行脫模。
加成型耐高溫模具硅膠操作注意
1.使用時不要和任何其它縮合型硅膠接觸，否則會導致硅膠出現(xiàn)“中毒”現(xiàn)象，造成硅膠不固化；
2.不能接觸水、雜質、有機錫催化劑、酸、堿等其它含氮、磷、硫的有機化合物，否則一樣會影響硅膠固化，使用時不能混入這些物質；
3.在操作過程中禁止吸煙，以防止硅膠“中毒”；
4.應存儲于干燥的環(huán)境中。
液體加成型耐高溫模具硅膠參數(shù)
| 外觀 | 半透明 | ||||
| 硬度（邵爾A） | 15±2 | 20±2 | 25±2 | 30±2 | 40±2 |
| 兩組分混合重量比（A:B） | 1:1 | 1:1 | 1:1 | 1:1or10:1 | 1:1or10:1 |
| 動力粘度（mPa.s） | 6000±1000 | 8000±2000 | 8000±2000 | 9000±2000 | 12000±2000 |
| 拉伸強度（MPa） | 4.2 | 4.7 | 5.2 | 5.2 | 6.2 |
| 撕裂強度（kN/m） | 12±2 | 14±2 | 13±2 | 12±2 | 12±2 |
| 伸長率（%） | 470 | 520 | 470 | 470 | 320 |
| 密度（g/cm3） | 1.05 | 1.05 | 1.07 | 1.13 | 1.14 |
| 操作時間（min） | 20-40 | ||||
| 硫化時間(h) | 3-5h(25℃) 20-30min(60℃) | ||||
| 線縮水率（%） | ≤0.1% | ||||
| 常規(guī)包裝（kg） | AB膠各25/200 | ||||
注: 以上參數(shù)僅為常規(guī)參數(shù)，如有特殊需求請與我司聯(lián)系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調整提供。
